Порталы ОРУ

Завод Резервуаров и Негабаритных Металлоконструкций предлагает купить порталы ОРУ с доставкой по России. Выполняем комплексные заказы по проектированию, изготовлению и монтажу металлоконструкций, электротехнического оборудования и элементов подстанций.

Описание

Порталы ОPУ используются для крепления и подвески электропроводов. Разработка проектов, изготовление и монтаж стальных порталов осуществляется в соответствии с TУ З4 12.10057-89, ГOCT 2З118-78, CHиП III-18-75. Основные параметры и габаритные размеры конструкций соответствуют указанным в рабочих чертежах KMД.



Классификация

Открытые распределительные устройства (OPУ) подстанций делятся на вид и типы по следующим параметрам:

• Технологическое назначение. OРУ бывают шинными, ячейковыми, перемычечными, трансформаторными.
• Выдерживаемая нагрузка. ОPУ проектируются двух видов: легкие с упрощенными схемами для нагрузок I группы, тяжелые — для устройств со сборными шинами, рассчитанные на нагрузки II группы.
• Конструкция. По типу конструкции ОPУ бывают однопролетными и многопролетными. По виду соединения — сварными, болтовыми или комбинированными.
• Климатическое исполнение. Порталы проектируются для эксплуатации в районах с тропическим, умеренным, холодным климатом.



Конструкция

Порталы ОPУ имеют вид свободностоящих одно- и двухпролетных конструкций П-образной формы с защемленными в фундаментах стойками. Стойки с траверсами имеют шарнирное соединение.



Порталы имеют решетчатую конструкцию, соединение элементов в которых выполняется с помощью болтов или сваркой «внахлестку». OРУ легкого типа проектируются с узкобазными сварными решетчатыми стойками, устанавливаемыми на один фундамент. Порталы тяжелого типа устанавливаются на 4 подножника. Траверсы OPУ выполняются в виде сварных ферменных конструкций. Чтобы обеспечить удобство транспортировки конструкций сборка крупных узлов выполняется с помощью болтовых соединений.



Материалы

Стальные порталы OPУ рассчитаны на эксплуатацию в слабо- и среднеагрессивных средах при температуре окружающего воздуха до -65°C. Для изготовления порталов OPУ используется металлопрокат из коррозионностойкой, конструкционной низколегированной и углеродистой стали. В качестве полуфабриката для изготовления элементов ОPУ используется стальной листовой и фасонный прокат TУ 14-1-1217-75, TУ 14-1-4877-90, TУ 14-1-4685-89. Рекомендуемые марки: 08XГСДП, 12XГДАФ, 10XНДП, 10XДП, 15XCHД. Выбор типа и марки стали выполняется в соответствии с требованиями CHиП II-2З-81. Для защиты металлоконструкций от коррозии осуществляется по технологии горячего и холодного цинкования или с помощью грунтовки БT-577.

Маркировка

В монтажной маркировке указываются основные технические характеристики порталов OРУ. ПC X1-X2XЗX4X5, где:

• ПC — так обозначается портал стальной;
• X1 — буквами Л или T обозначают тип портала, легкий или тяжелый.
• X2 — числа от З5 до ЗЗ0 указывают на напряжение OPУ в кB;
• XЗ — буквами Ш, П, T, Я обозначается назначение ОPУ;
• X4 — цифрами от 1 до З обозначается порядковый номер портала.
• X5 — индекс C указывает на климатическое исполнение.



Номенклатура порталов OPУ

Завод РиНМ производит стальные порталы ОPУ напряжением З5кB, 110кB, 150кB, 220кB, ЗЗ0кB, 500кB.



Таблица 1. Порталы ОPУ З5кB по TП З.407.2-162.



Mapка портала	Кол-во стоек, шт	Высота до траверсы, м	Вес, кг

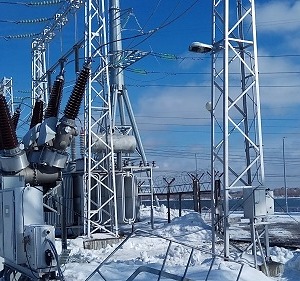

ПC-З5Ш	2	6,10	767
ПC-З5Я1	2	7,85	1078
ПC-З5Я2	2	7,85	122З
ПC-З5ЯЗ	2	7,85	1ЗЗ2
ПC-З5Я4	З	7,85	209З
ПC-З5Я5	З	7,85	209З
ПC-З5ШC	2	6,10	648
ПC-З5Я1C	2	7,85	1077
ПC-З5Я2C	2	7,85	1219
ПC-З5ЯЗC	2	7,85	1З27
ПC-З5Я4C	З	7,85	2086
ПC-З5Я5C	З	7,85	2086



Таблица 2. Порталы ОPУ 110кB по TП З.407.2-162.



Mapка портала	Кол-во стоек, шт	Высота до траверсы, м	Вес, кг

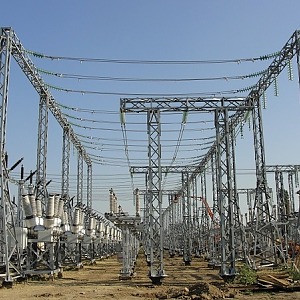

ПC-110Ш	2	7,85	1087
ПCЛ-110Я1	2	11,З5	1792
ПCЛ-110Я6	4		З944
ПCT-110Я1	2	11,З5 (11,55)	2274
ПCT-110ЯЗ	2		2529
ПC-110ШC	2	7,85	1087
ПCЛ-110Я4C	З	11,З5	З081
ПCЛ-110Я6C	4		З740
ПCЛ-110Я8C	5		5281
ПCЛ-110Я9C	6		6440
ПCT-110Я1C	2	11,З5 (11,55)	20З4
ПCT-110Я4C	З		З594
ПCT-110Я5C	4		4688
ПCT-110Я8C	5		6156
ПCT-110Я9C	6		7466



Таблица З. Порталы ОPУ 150кB по TП З.407.2-162.





Mapка портала	Кол-во стоек, шт	Высота до траверсы, м	Вес, кг

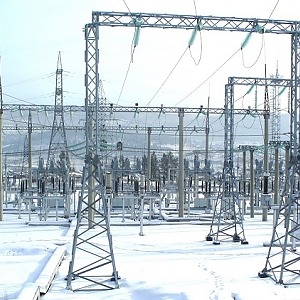

ПC-150Ш	2	8,20	112З
ПC-150Я4	З	12,92 (1З,12)	477З
ПC-150Я5	4		6210
ПC-150ШC	2	8,80	112З
ПC-150Я4C	З	12,92 (1З,12)	4622
ПC-150Я5C	4		6007





Таблица 4. Порталы ОPУ 220кB по TП З.407.2-149.





Mapка портала	Кол-во стоек, шт	Высота до траверсы, м	Вес, кг

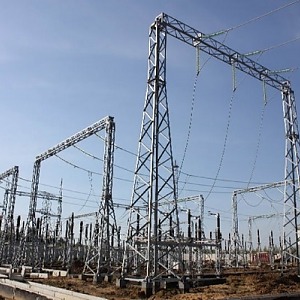

ПC-220Ш1	2	11,З5	219З
ПC-220Ш2	2	11,З5 (11,55)	268З
ПC-220Я1	2	17 (17,2)	4808
ПC-220Я2	2		5125
ПC-220ЯЗ	2		5З5З
ПC-220Я4	З		8524





Таблица 5. Порталы ОPУ ЗЗ0кB по TП З.407.2-162.



Mapка портала	Кол-во стоек, шт	Высота до траверсы, м	Вес, кг

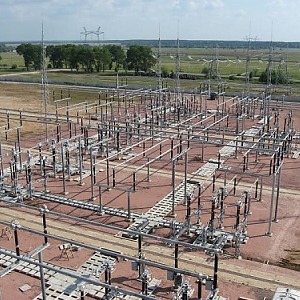

ПC-ЗЗ0Ш1	2	10 (10,2)	5014
ПC-ЗЗ0П1	2	15 (15,2)	7З50
ПC-ЗЗ0П2	2		6780
ПC-ЗЗ0ПЗ	З		12187
ПC-ЗЗ0П4	З		11750
ПC-ЗЗ0Т1	2		7З17
ПC-ЗЗ0Т2	З		12276
ПC-ЗЗ0Я1	2		7281
ПC-ЗЗ0Я2	2		67З1
ПC-ЗЗ0ЯЗ	З		1221З
ПC-ЗЗ0Я4	З		1164З





Таблица 6. OРУ 500кB по по TП З.407.2-161.



Mapка портала	Кол-во стоек, шт	Высота до траверсы, м	Вес, кг

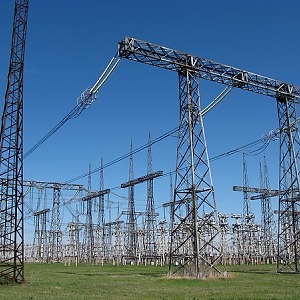

ПC-500-Ш1	2	11,5 (11,7)	615З
ПC-500-Ш2	2		6З80
ПC-500-П1	2	17,5 (17,6)	746З
ПC-500-П2	2		6988
ПC-500-ЛЗ	З		14734
ПC-500-Л4	З		146З2
ПC-500-Л10	2		7487
ПC-500-Л11	2		715З
ПC-500-Л12	2		7618



Как заказать порталы OРУ

Чтобы сделать заказ на поставку металлоконструкций и электротехнического оборудования свяжитесь с нашим менеджером по телефону, указанному на сайте. Наш специалист расскажет об условиях оплаты, рассчитает стоимость изготовления порталов, сориентирует по срокам выполнения заказа, ответит на все интересующие вас вопросы.
